С розетки, выключателя и лампочки начинается электропроводка любого помещения, будь то квартира, дачныйСхема-подключения-выключателя-и-розетки

домик, гараж или подвал. Умение выполнить схему подключения выключателя и розетки будет актуально всегда и везде, при
любом ремонте, перепланировке и постройке. В этой статье вы найдете подробное руководство, в котором детально рассмотрен данный вопрос. Следуя пошаговым инструкциям приведенным ниже вы без труда сможете самостоятельно выполнить схему подключения выключателя и розетки, научитесь этому сами и сможете научить других. Итак, перейдем от слов к делу. Разберем вопрос с самого начала и до конца. Выполнение монтажа любой электрической схемы всегда начинается с распределительной коробки. Далее монтируются провода, подрозетники, устройства защиты электрической цепи, розетки выключатели и светильники. Пойдем поп порядку.

Монтируем установочные элементы

Для максимальной понятности и наглядности разберем  полный цикл монтажа схемы от начала и до конца. Благодаря этому дадим наиболее развернутый ответ на вопрос, как подключить розетку с выключателем. В качестве примера возьмем схему скрытой электропроводки, то что обычно находиться под слоем штукатурки.

Устанавливаем распределительную коробку.

Схема-подключения-выключателя-и-розетки-Расперделельная-коробка

Далее нам потребуется два подрозеткника.  Подробная инструкция по установке подрозетника (монтажного стакана) описана .

В один установим выключатель, в другой розетку.

Схема-подключения-выключателя-и-розетки-Монтажные-стаканы

Теперь смонтируем DIN-рейку, она в нашем случаем будет выполнять роль части силового шкафа, на ней будет установлен автоматический выключатель, который выполняет функцию защиты электрической цепи от короткого замыкания и перегрузок, которые так пагубно влияют на все элементы схемы.

Схема-подключения-выключателя-и-розетки-Дин-рейка

Подготовительные работы можно считать завершенными.

Схема-подключения-выключателя-и-розетки-Монтажные-элементы

Последней деталью, завершающей первый этап монтажа является элемент освещения. В нашем примере им будет лампочка с патроном, наглядно, просто и понятно. Поэтому ее монтаж перенесем на этап номер два.

Прокладываем провода

Первым делом подведем провод питающий распределительную коробку. В нашем примере мы используем провод марки ВВГнгП, в качестве питающего используется трехжильный провод сечением 2,5 квадрата. Сечение подобрано методом расчета по нагрузке на цепь, данные расчеты вы можете без труда выполнить  своими силами. Здесь, вы найдете подробное описание того , уверяю вас сложного здесь ничего нет.

С обоих сторон необходимо оставить запас провода на подключение элементов электропроводки (автомат, розетка, выключатель) 10-12 сантиметров, в распределительной коробке 10-15 сантиметров. Слишком короткие провода будет неудобно соединять и подключать, так что сильно лучше не экономить.

Схема-подключения-выключателя-и-розетки-Питающий-провод

Далее, подведем провод на розетку.

Здесь потребуется провод с сечением жил 2,5 квадрата.

Схема-подключения-выключателя-и-розетки-Провод-на-розетку

На выключатель 1,5 квадрата.

Схема-подключения-выключателя-и-розетки-Провод-на-выключатель

Теперь, прокладываем провод на освещение, у нас это лампочка с патроном.

Схема-подключения-выключателя-и-розетки-Провод-на-светильник

Мы проложили все провода необходимые для выполнения схемы, переходим к третьему этапу.

Установка и подключение элементов электропроводки

Начнем с установки устройства защиты. Для нашей цепи используем двухполюсный автоматический выключатель номиналом 25 Ампер. Выбор необходимого ампеража устройства защиты производиться после расчета сечения. Сразу определяемся с расцветкой провода:

  • синий, белый с синей полосой - ноль (нейтраль)
  • желтый с зеленой полосой - земля (заземление)
  • оставшийся провод будет фазой как правило он может быть черный, белый, коричневый, красный, оранжевый или белый с черной или коричневой полосой

В нашем примере встречаются два вида фазных расцветок провода белый и белый с коричневой полосой.

Для того, чтобы не запутаться в цветах проводов лучше всего использовать провод одного производителя.

Перед проведением дальнейших работ потребуется отключение электричества. Отключаем. Проверяем отсутствие с помощью указателя напряжения. Как это сделать подробно рассмотрено в статье . Снимаем наружный слой изоляции провода, отмеряем необходимое количество для подключения, снимаем необходимое количество второго изоляционного слоя с медной жилы и подключаем провода к автоматическому выключателю. Более подробно про подключение читайте в статье, .

Схема-подключения-выключателя-и-розетки-Провод-на-светильникодключение-питающего-провода

Желто-зеленую жилу соединяем с проводом заземления, через контактный зажим. Это подключение имеет смысл, если у вас в квартире или доме имеется заземляющий контур и ваш питающий провод, а именно его заземляющая жила, соединена с ним. Узнать подробнее о том есть ли в вашей квартире заземление можно прочитав статью, .

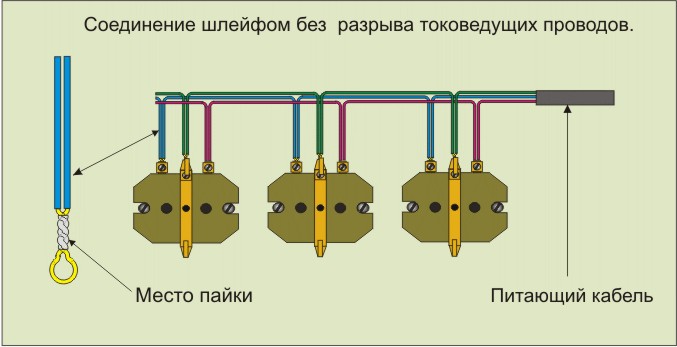

Теперь подключаем розетку. Зачищаем провода, отмеряем нужное количество, вставляем провода в контактные зажимы, затягиваем винты, проверяем надежность фиксации. Подробнее в статье про подключение, можно почитать в статье .

Схема-подключения-выключателя-и-розетки-Подключение-розетки

Устанавливаем механизм розетки в подрозетник.

Схема-подключения-выключателя-и-розетки-Розетка

Далее подключаем одноклавишный выключатель. Подготавливаем провода, снимаем наружный изоляционный слой, отмеряем необходимое количество и подключаем зачищенные жилы в контактные зажимы. Изолируем неиспользуемый провод заземления.

Детально пример подключения рассмотрен в статье,  .

Схема-подключения-выключателя-и-розетки-Подключение-выключателя

 Устанавливаем механизм в подрозетник (монтажный стакан).

Схема-подключения-выключателя-и-розетки-Розетка-и-выключатель

Подключаем патрон. Снимаем изоляцию с провода, отмеряем нужное количество фазной и нулевой жилы для подключения,  зачищаем и подключаем. Хорошо протягиваем контактные винты отверткой, убеждаемся в надежной фиксации покачав провод влево вправо.

Схема-подключения-выключателя-и-розетки-Светильник

Схема-подключения-выключателя-и-розетки-Патрон

Все элементы схемы установлены и подключены, переходим к следующему этапу.

Схема подключение выключателя и розетки, соединение жил проводов в распределительной коробке

Осталось выполнить последний заключительный и самый ответственный этап выполнения схемы. Приступим.

Схема-подключения-выключателя-и-розетки-Распределительная-коробка

Что бы было просто и понятно соединение проводов начнем с выключателя и светильника (в нашем случае патрона и лампочки). Подготавливаем провода, снимаем наружный слой изоляции. Схема-подключения-выключателя-и-розетки-Провод-светильник-и-выключатель

В нашем примере применяется трехжильный провод, выбор обусловлен его функциональностью, так как в случае необходимости можно без проблем переделать схему. Например, одноклавишный выключатель можно переделать на двухклавишный или, на потолке был простой светильник с одной лампочкой, а стала люстра (в некоторых люстрах применяется система частичного включения ламп, например  их 10, одна клавиша включит 6, вторая 4, обе соответственно все). Так же можно использовать третий провод в качестве заземления корпуса светильника или люстры, к примеру в помещениях с повышенной влажностью. Поэту лишнюю желто-зеленую жилу, которую мы сейчас использовать не будем, изолируем и убираем в распределительную коробку, что бы не мешала.

Схема-подключения-выключателя-и-розетки-руководство

Схема-подключения-выключателя-и-розетки-фото-руководство

Теперь зачищаем по 3,5-4 сантиметра медных жил всех оставшихся проводов.

Схема-подключения-выключателя-и-розетки-своими-руками

Далее, соединяем две жилы между собой, синюю жилу с провода идущего с выключателя (отходящая фаза) и белую фазную жилу с провода идущего на лампочку. Соединение выполняем методом скрутки жил проводов между собой.

Схема-подключения-выключателя-и-розетки-как-сделать

Теперь, снимаем изоляцию со всех остальных проводов.

Схема-подключения-выключателя-и-розетки-провод-питания-и-выключателя

Зачищаем для последующего соединения изоляцию всех 6 жил по 3,5-4 сантиметра.

Далее соединяем жилы между собой по цветам, три синих (у нас в примере это белые жилы с синей полосой).

Схема-подключения-выключателя-и-розетки-Соединяем-нулевые-жилы-провода-питания-и-выключателя

Две желтые с зеленой полосой.

Схема-подключения-выключателя-и-розетки-Соединяем-жилы-заземления

И три фазные, одну белую и две белые с коричневой полосой.

Схема-подключения-выключателя-и-розетки-Соединяем-все-фазные-жилы

Схема практически завершена. Теперь нужно проверить правильность ее выполнения. Вворачиваем лампочку в патрон.

Схема-подключения-выключателя-и-розетки-Вворачиваем-лампу-в-светильник

Разводим скрутки в распределительной коробке, так чтобы они не касались друг друга и подаем напряжение на автомат защиты нашей цепи. Включаем автомат, переводим рычаг в положение вверх.

Схема-подключения-выключателя-и-розетки-Подаем-напряжение-в-цепь

Нажимаем клавишу выключателя, свет загорелся.

Схема-подключения-выключателя-и-розетки-Инструкция-как-сделать-своими-руками

Розетку можно проверить с помощью любого электроприбора, вставляем его вилку в розетку и проверяем работоспособность.

Все в порядке, все работает.

Теперь отключаем электричество и с помощью изоляционной ленты изолируем скрутки.

Схема-подключения-выключателя-и-розетки-Изолируем-скрутки

Аккуратно укладываем их в распределительную коробку.

Схема-подключения-выключателя-и-розетки-Укладываем-скрутки-в-распределеительную-коробку

Схема выполнена.

Схема подключения выключателя и розетки

Схема-подключения-выключателя-и-розетки-руководство-с-пошаговыми-фото

Выполнив монтаж схемы своими руками мы сэкономили:

  • время на поиск и деньги на вызов электрика — 200 рублей
  • установка и подключение двухполюсного автоматического выключателя — 300 рублей
  • монтаж контакта заземления - 150 рублей
  • установка, вмазка внутренней распределительной коробки  - 550 рублей
  • сборка распределительной коробки, метод скрутки — 300 рублей
  • монтаж светильника, люстры с подключением (450 рублей за 1 светильник, люстра от 800 рублей) — средняя цена 600 рублей
  • установка подрозетника  (кирпичная стена 200 рублей — 1 штука), у нас 2 штуки — 400 рублей
  • монтаж розетки скрытой установки (1 штука по 200 руб), у нас 2 штуки — 400 рублей
  • монтаж одноклавишного выключателя - 150 рублей
  • монтаж провода открыто по стене до 2 метров (35 рублей — 1 метр), например 4 метра — 140 рублей
  • монтаж провода открыто стена, потолок, свыше 2 метров ( 50 рублей -1 метр), например 15 метров — 750 рублей
  • штробление стен 19 метра (120 рублей — 1 метр) — 2280 рублей

Итого наша экономия составила: 6220 рублей



Стоимость услуг электромонтажных работ подробно описана.

Так же мы получили развернутый ответ на вопрос, как подключить розетку с выключателем и узнали как самостоятельно выполнить схему и теперь смело можем использовать полученные знания.
